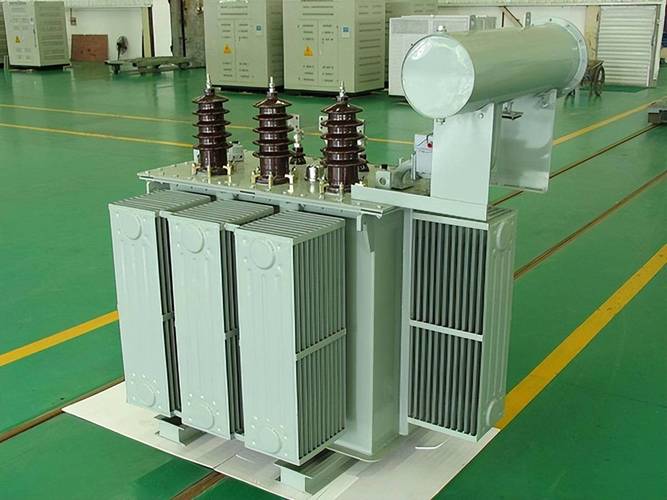

变压器绝缘电阻的测量方法和注意事项

变压器绝缘电阻的测量是评估其绝缘状态、发现绝缘缺陷（如受潮、老化、污染等）的重要手段，对于保障变压器安全运行至关重要。下面详细介绍测量方法及关键注意事项。

一、测量方法

1. 测量仪表的选择
通常使用兆欧表（绝缘电阻表）。对于额定电压在1kV以下的变压器，可选用1000V兆欧表；对于额定电压在1kV以上的变压器，应选用2500V或5000V兆欧表。测量前需检查兆欧表是否完好，开路试验指针应指∞，短路试验指针应指0。

1. 测量前的准备

• 将变压器从电网断开，并彻底放电，确保安全。

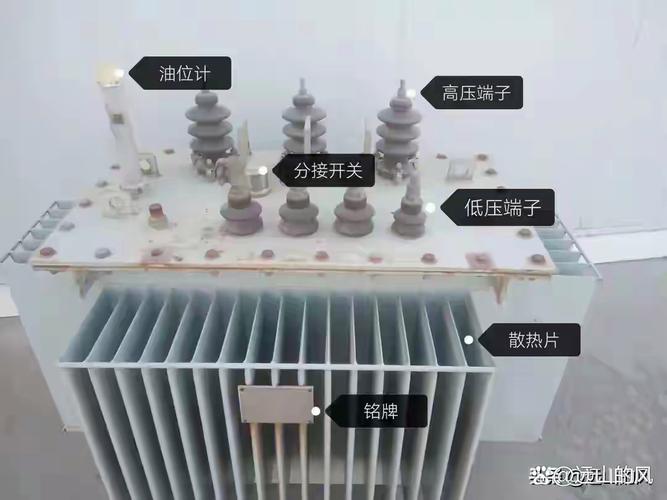

• 擦净变压器套管表面的污垢，减少表面泄漏电流的影响。

• 记录环境温度和湿度，以便对测量结果进行换算和比较。

1. 测量步骤

• 将兆欧表的“L”端（线路端）接至变压器被测绕组，“E”端（接地端）接至变压器外壳（或地），“G”端（屏蔽端）接至套管绝缘表面（若使用屏蔽）。

• 以约120r/min的速度匀速摇动兆欧表手柄（或启动电动兆欧表），待指针稳定后读取绝缘电阻值。通常读取1min时的数值，如需要，也可读取15s和60s的值以计算吸收比。

• 测量顺序：对于双绕组变压器，应分别测量高压绕组对低压绕组及地、低压绕组对高压绕组及地、高压绕组对低压绕组之间的绝缘电阻（后一项必要时）。测量时应记录绕组温度。

• 测量完成后，先断开“L”端连线，再停止摇动，然后对变压器被测绕组进行充分放电。

1. 吸收比和极化指数的计算

• 吸收比 = R60s / R15s（同一温度下）。对于35kV及以下变压器，吸收比一般不低于1.3。

• 极化指数 = R10min / R1min（同一温度下）。对于大型变压器，极化指数一般不低于1.5。

二、注意事项

1. 安全第一

• 测量时必须确认变压器已断电并可靠接地放电，测量后也必须充分放电，防止残余电荷伤人。

• 测量过程中禁止他人靠近变压器。

1. 环境影响

• 绝缘电阻受温度影响很大，通常温度升高，绝缘电阻降低。因此，测量结果应换算到同一温度（如20℃）下比较。

• 湿度较大时，表面泄漏电流增大，可在套管上装设屏蔽环并接至兆欧表的“G”端，以消除表面影响。

1. 仪表使用

• 兆欧表应水平放置，摇动速度应均匀，避免忽快忽慢。

• 测量用导线应绝缘良好，且分开连接，避免缠绕造成误差。

1. 结果分析

• 将测量值与历次数据、同型变压器数据比较，不应有明显下降。一般要求：

• 新投入运行的变压器，其绝缘电阻不应低于制造厂出厂值的70%；

• 运行的变压器，绝缘电阻不应低于前次测量值的50%（同一温度下）。

• 吸收比或极化指数不满足要求时，应查明原因（如受潮、脏污等）并处理。

1. 其他

• 测量记录应完整，包括测量时间、环境温湿度、变压器温度、仪表型号、测量值等。

• 对于刚停止运行的变压器，应待其温度降至与环境温度相近时再测量，以利于比较。

正确掌握变压器绝缘电阻的测量方法并严格遵守注意事项，能够及时发现绝缘隐患，为变压器的检修和维护提供可靠依据。
