变压器试验——从基础到实践的全面指南

变压器是电力系统中的核心设备，其可靠运行直接关系到电网的安全与稳定。变压器试验是检验变压器性能、发现潜在缺陷、确保设备安全投运和长周期运行的重要手段。本PPT将系统介绍变压器试验的目的、分类、关键项目及试验方法，并结合现场实践中的注意事项，帮助您全面掌握变压器试验的核心要点。

一、变压器试验的目的

1. 验证变压器的电气性能、绝缘性能和机械性能是否符合设计及标准要求。
2. 及时发现运输、安装或运行中产生的缺陷，如绕组变形、绝缘受潮、局部放电等。
3. 为变压器的状态评估、检修决策和寿命预测提供数据支持。

二、变压器试验的分类

根据试验时机和目的，变压器试验通常分为以下几类：

1. 出厂试验：在制造厂内进行，包括例行试验、型式试验和特殊试验，确保产品合格出厂。
2. 交接试验：在安装完成后、投运前进行，验证运输和安装过程未造成性能下降。
3. 预防性试验：在运行期间定期进行，监测设备状态，及时发现隐患。
4. 故障后试验：在发生故障或异常后开展，用于诊断故障原因和评估损坏程度。

三、主要试验项目

1. 绝缘电阻和吸收比测量
目的：检查绝缘是否受潮、老化或存在贯穿性缺陷。
设备：绝缘电阻表（兆欧表）。
方法：测量高压绕组对地、低压绕组对地及绕组间的绝缘电阻，并计算吸收比（R60/R15）。
判断：吸收比通常应大于1.3或极化指数大于1.5（不同标准略有差异）。

2. 直流电阻测量
目的：检查绕组焊接质量、绕组匝间短路、分接开关接触不良等。
设备：直流电阻测试仪。
方法：分别测量各相绕组的直流电阻，并进行相间和线间比较。
判断：三相电阻不平衡率一般不应超过2%（容量较大时要求更严）。

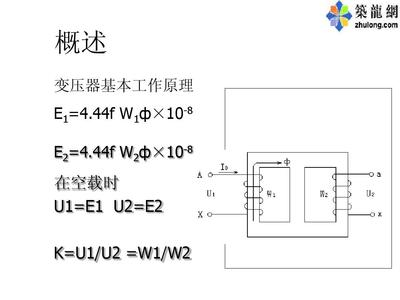

3. 变比和连接组别检查
目的：验证变压器变比和连接组别正确，保证并列运行条件。
设备：变比测试仪或双电压表法。
方法：测量高压侧与低压侧电压比，判断分接开关位置是否正确；检查连接组别。
判断：变比误差应在允许范围内，连接组别与铭牌一致。

4. 介质损耗因数（tanδ）测量
目的：反映绝缘的整体受潮、老化及局部缺陷。
设备：介质损耗测试仪。
方法：测量绕组对地、绕组间的tanδ值。
判断：tanδ值应符合标准要求，且与历史数据比较不应有明显增长。

5. 局部放电试验
目的：检测绝缘内部局部放电，评估绝缘状态。
设备：局部放电检测仪。
方法：施加规定电压，测量局部放电量。
判断：放电量不应超过标准限值，且随时间无增大趋势。

6. 交流耐压试验
目的：考核绝缘强度，发现集中性缺陷。
设备：工频耐压试验装置或串联谐振装置。
方法：对绕组施加高于额定电压一定倍数的试验电压，持续规定时间。
判断：试验中无击穿、闪络，且监视电流无异常。

7. 绕组变形测试（频率响应分析）
目的：检测绕组是否发生变形、位移或匝间短路。
设备：频率响应分析仪。
方法：测量绕组频率响应曲线，与历史数据或三相之间对比。
判断：曲线相关性系数应在要求范围内。

8. 空载试验和负载试验
目的：测定空载损耗、空载电流、负载损耗和阻抗电压等参数。
设备：功率分析仪、电压电流互感器等。
方法：分别进行空载和短路试验，记录数据。
判断：损耗和阻抗电压应与出厂试验数据相符。

四、试验注意事项

1. 试验前必须充分放电并可靠接地，确保人员和设备安全。
2. 试验环境应满足温度、湿度要求，避免外界干扰。
3. 试验设备应定期校准，确保测量准确。
4. 试验数据应与历次数据、出厂数据及同型号设备数据进行比较和趋势分析。
5. 对试验中发现的异常，应结合其他试验项目综合判断，必要时进行进一步检查。

五、

变压器试验是保障电力系统安全运行的基础工作。通过科学、规范的试验，可以有效评估变压器状态，预防事故，延长设备寿命。本PPT从基础理论到实际操作，概括了变压器试验的核心内容，希望能为您的现场工作提供参考和帮助。
